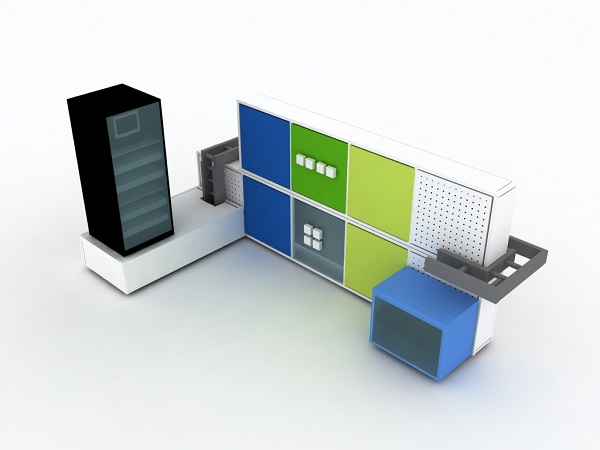

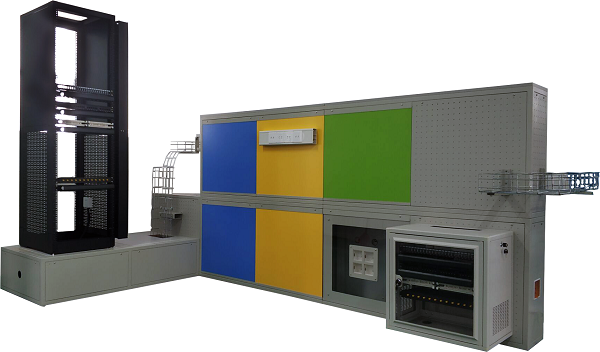

信息网络布线工作墙体-世界技能大赛标准款

信息网络布线工作墙体-世界技能大赛标准款


信息网络布线工作墙体-世界技能大赛标准款 WALL-1000-W

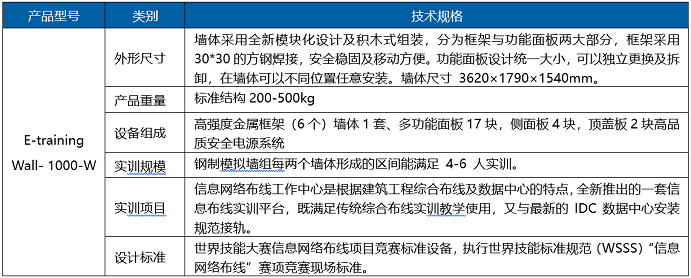

产品型号及技术规格


1、墙体采用全新模块化设计及积木式组装,分为框架与功能面板两大部分,框架采用30*30的方钢焊接,安全稳固及移动方便。功能面板设计统一大小,可以独立更换及拆卸,在墙体可以不同位置任意安装。

2、以全钢制模拟墙组为基础搭建系统, 其功能面板主要分有2种结构,一种是有钢面板内嵌中密度安装板,同时钢面板预设有6mm的安装孔位,孔距为35mm,兼容国际标准底盒安装的上下35毫米,可以满足大于35毫米以上的安装设备,包括机柜、线槽、线管、摄像机等。安装实训时可直接采用市场上常用的自攻螺丝安装,无需对安装耗材进行预先加工或铣孔。另一种为钢面板外覆中密度安装板,可在面板上安装综合布线常用的耗材及设备,同时还满足学生使用电动工具在面板进行钻孔及切割,进行暗布线的施工实训,外覆中密板可随时更换。不能功能的面板可采用不同颜色区分,使区域有直观性及方便老师设计实训内容。保证实训次数10000次以上。满足世界技能大赛布线赛项竞赛设备要求。

3、架空地板采用真实的防静地板组合,与工程安装高度保持一致(离地35cm),满足数据中心及设备间机柜地板进线的安装要求。地板上可固定及安装标准的立式机柜。

4、设计有暗装工作区模块和明装工作区模块,暗装工作区模块满足4个86*86型的面板安装,与¢20或¢25的线管进行连接。明装工作模块满足1到5个86*86型的面板安装,背面与网络桥架连接,不少于2个穿线孔。


实训功能

1、模块化设计,采用颜色区分安装功能区域,如家居布线、建筑布线和数据中心布线。

2、具有极高兼容性,可以安装符合ISO标准的布线产品及材料。

3、采用实际工程项目模型设计,体现综合布线系统各种典型的安装场景。

4、机柜安装及配线设备上架安装。

5、线槽线管安装。

6、信息点底盒及面板安装。

7、水平链路安装。

8、干线链路安。

9、扩展智能楼宇工程安装。

10、数据中心布线安装。


综合布线实训室行业领导品牌,近千所院校用户的选择,市场占有率第一!

清华易训   产品咨询电话:010-62773351 / 62792120 / 62782908 / 62795909  (全国销售中心)
     13801094116   QQ在线咨询:727879045  或 2629657231  微信公众平台:thtl_e-training
