综合布线工程教学模型

综合布线工程教学模型

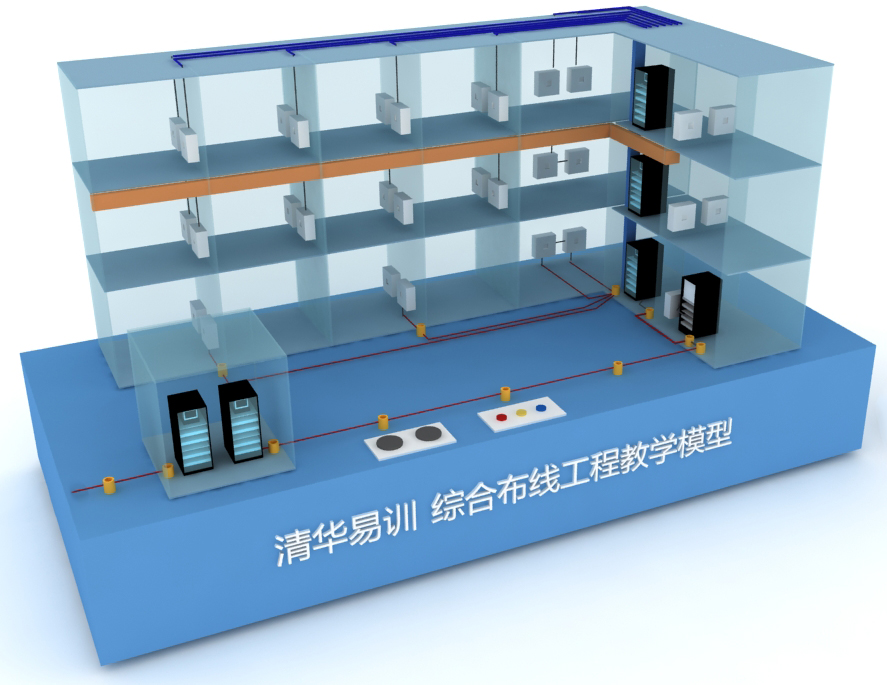

清华易训 综合布线工程教学模型  PDS Model

一、产品型号及技术规格


二、产品特点

1.模型外形尺寸为长2.4米,宽1.2米,高1.8米。全透明微缩建筑模型,真实展示智能化建筑物理三层楼内部结构,整套模型全面概括展示计算机局域网络布线工程全貌,特别适合作为各类职业院校网络综合布线课程及园区网络布线系统原理展示和教学设计平台。

2.教学模型全面展示综合布线7个子系统。包括工作区子系统、水平子系统、垂直子系统、管理间子系统、设备间子系统、建筑群子系统、出入口子系统等。以及清晰展示出网络系统物理结构和传输原理,以核心层、汇聚层和接入层的各种交换机微缩模型直观展示网络交互设备之间的连接关系。教学模型也是园区网络系统的典型应用案例,适合网络拓扑图讲解和教学设计。

3.教学模型全面展示综合布线系统物理结构和布线方式,以各种网络插座、模块、线槽、线管等实物,直观展示了综合布线CD-BD-FD-TO的传输原理和路由方式。

4.本模型内必须设置以下内容实物:三层楼结构,每层7个房间,包含单人办公室、多人办公室、会议室、教室等。配套有LED灯光指示系统和智能语音解说系统各一套,网络插座、模块、线槽、线管等实物多套,以及微缩网络机柜、微缩网络配线架、微缩家具多套。

5.整套系统由一个微电脑总控制器自动控制,非常直观的向学生展示出布线系统所有七个子系统的位置与之间关系,其效果极具视觉冲击力并为教学和实训参观者留下深刻印象。

6.用不同颜色的美国3M公司发光纤维沿地埋线路实际走向及不同子系统区域范围勾勒出室外管井、工作区、水平、垂直、管理间、设备间、进线间及建筑物子系统的对应区域。使学生直观了解综合布线子系统位置关系。

三、展示内容

1)工作区子系统展示     3)管理间子系统展示      5)设备间子系统展示      7) 进线间子系统展示

2)水平子系统展示       4)垂直干线子系统展示    6)建筑群子系统展示      8)室外光纤管井展示


综合布线实训室行业领导品牌,近千所院校用户的选择,市场占有率第一!
清华易训  产品咨询电话:
010-62773351 /62792120/ 62782908 / 62795909 (全国销售中心)
非工作时间咨询:13801094116   QQ在线咨询:727879045  或 2629657231  微信公众平台:thtl_e-training
