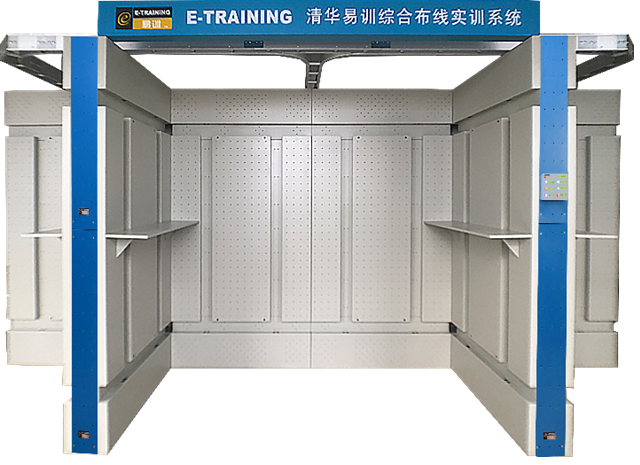

钢制模拟工程实训墙组-凹凸墙体款

钢制模拟工程实训墙组-凹凸墙体款


钢制结构凹凸墙实训装置(钢结构工程模拟实训楼、钢制模拟实训墙组

一、产品型号及技术规格


二、产品特点

钢制模拟墙组基础搭建系统,是由单座模拟墙按照“U”“十”“十十”字形态进行拼接组合而成的。

单座模拟墙由12块不同功能的金属面板组成。全钢无骨架结构,钢板厚度全部为2mm。每座实训模拟墙上设置有进管孔、钢面板、安装孔、纵向凹槽、横向凹槽等功能模块。钢面板表面有横向、纵向网状均匀布置的安装孔,钢板内侧对应安装孔位置焊有螺帽,安装孔直径5毫米(±1毫米),开孔间距为60毫米(±5毫米)。模拟墙正上方开有进管孔直径20毫米,由桥架引20mmPVC管弯折操作后通过进管孔进入模拟墙,再由上部横向凹槽穿出。钢面板折边2折以上,每两条最近的折边距离小于500毫米。独立墙体尺寸1200×2400×250mm。每座实训单体墙有对称的两个实训墙面,每个墙面布有2道横向和纵向凹槽,凹槽深度50mm,宽度100mm,下部横向凹槽距离地面300mm。钢面板表面设置有60X60毫米的安装孔用来安装各种线管、插座、线槽等,实训过程只需要采用螺丝安装保证无尘操作。模拟墙外部平整美观,表面看不见墙体安装螺丝或铆钉。为保证产品绝对安全,不会产生倾覆的危险,综合布线模拟墙最下层的安装面板开孔与地面的地脚螺栓固定。

三、实训功能

每个独立实训墙体安装2个墙面,满足2-3名学生同时实训,每两个墙体形成区间能满足4-6人实训。钢制模拟墙组能够保证48个学生分为8组每组6人同时进行实训操作。每组学员实训内容一致。实训环境真实重现工程现场实际环境,能够实训明装施工内容和隐蔽施工内容,包括明装各种线管、插座、线槽和隐蔽暗装线管、插座等,实训内容符合国家规范要求。面板有横向、纵向的凹槽以满足墙内隐蔽施工实训内容,如在距离地面30厘米处有横向凹槽用于安装暗状信息面板,以符合国家相关标准。

钢制实训模拟墙组是整体综合布线实训室解决方案的一部分,不仅能够进行工作区和配线桥架的实训操作。与电子配线装置及建筑群及弱电井道展示装置配合,能够完全覆盖综合布线七大部分的内容,对综合布线七大部分进行清晰的表现。各子系统的通道要相互独立方便学生认识。保证实训次数10000次以上。本实训模拟墙完全满足世界技能大赛及全国职业院校技能大赛“网络布线”赛项竞赛要求。

综合布线实训室行业领导品牌,近千所院校用户的选择,市场占有率第一!
清华易训   产品咨询电话:010-62773351 / 62792120 / 62782908 / 62795909 转 803 (全国销售中心)
非工作时间咨询:13801094116   QQ在线咨询:727879045  或 2629657231  微信公众平台:thtl_e-training
